Za više tehničkih parametara, preuzmite PDF za referencu

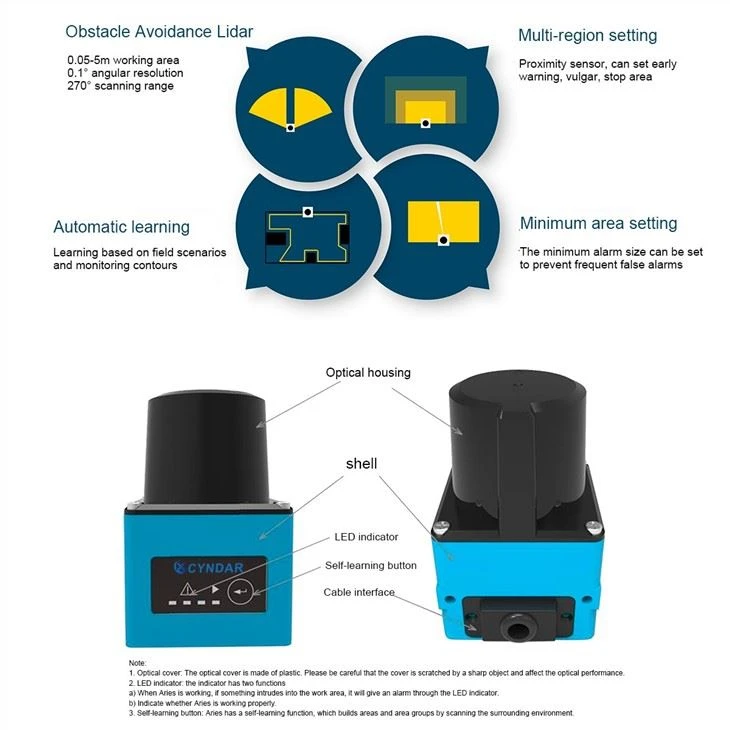

Sigurnosni laserski skener koristi se za zaštitu perimetra robotske ruke
Industrijska proizvodnja će koristiti robotske ruke, što može povećati proizvodnju i smanjiti troškove. Ali perimetar robotske ruke je opasan, pa je potrebno postaviti područje za nadzor. Kada osoba ili predmet uđu u obim manipulatora, sigurnosni laserski skener može to otkriti i dati signal za kontrolu manipulatora da prestane s radom, kako bi zaštitio osobu.
●5M distance, 270 degree angle,
●Switch output, NPN3 (PNP3) equipment working status indication1
● Use human eye safety protection laser, in line with standards
●Multi-area monitoring
●External device drive (switch provides DC30V 50mA driving force)
●16 kinds of area group settings (quick configuration, fast loading)
●Automatic learning (learning according to field scenes, monitoring contours)
●Pause function, taking into account production (built-in shutdown and restart functions, coordinated with production line movement countermeasures)
●IP65 dustproof and waterproof
●It is still applicable in harsh industrial environments.
Tehnički parametar
Osnovne informacije | ||
Ime proizvoda | 2D-TOF-sigurnosni laserski skener | |
Broj proizvoda | XD{0}}TOF-05D | |
IO izlaz | NPN | PNP |
Laserski izvor svjetlosti | 905nm (klasa I) | |
frekvencija skeniranja | 15Hz/30Hz | |
Opseg ugla skeniranja | 270º | |
Rezolucija ugla | {{0}}.1 º/0.3 degree | |
radni prostor | 0.05m-5m | |
Funkcija{0}}samoučenja | Automatski skenirajte okolinu, generirajte područje | |
Mehanički/elektronski parametri | ||
Električna veza | 14-pinski terminal | |
Napon napajanja | 2W | |
Potrošnja energije | DC9V-28V | |
Prekidač pogona | DC30V 50mA MAX | |
Boja školjke | Blue/yellow（New product not released） | |
Stepen zaštite | IP65 | |
Težina | 150g Without cable | |
| Veličina (dužina visina) | 50mm50mm76mm | |
Performanse | ||
Prepoznatljiv oblik objekta | Gotovo bilo kojeg oblika | |
Greška mjerenja | ±30mm | |
Broj grupa područja | 16 grupa područja, svaka grupa sadrži 3 oblasti | |
Interfac | ||
USB | Mikro{0}}USB | |
Enter | Mikro{0}}USB | |
Enter | GND/NC4 | |
| Prekidač izlaza | NPN(PNP)3, Indikacija radnog statusa opreme1 | |
Vrijeme zadržavanja izlaznog signala | 100ms-10000ms (podesivo) 330ms tipično | |
Vrijeme odziva | 67ms-30000ms (podesivo) 134ms tipično | |
Indikatorska lampica | Indikator napajanja1, indikator grupe područja3 | |
Parametri životne sredine | ||
Anti-vibracije | 10-55Hz, amplitude 0.75mm, XYZ triaxial, 2 hours per axis; 50-200Hz, 196m/s² (20G), scanning speed 2min/x cycle, XYZ triaxial, 2 hours per axis | |
Radna temperatura | -10ºC ▬ plus 55 ºC | |
Raspon temperature skladištenja | -30ºC ▬ plus 75 ºC | |
Otpornost na ambijentalno svjetlo | Manje ili jednako 15,000lux | |
Konfiguracija proizvoda:
1. Laserski skener sa kablom
2. Jedna USB linija za prenos podataka
3. Uputstvo za upotrebu
4. Jedan softverski priručnik
5. Softver, drajver, 3D crtež
Slučaj aplikacije
Građevinska mehanizacija/AGV protiv sudara
Sistem protiv-sudara će nadzirati cijelu oblast iza slagača danju i noću, ako uđe neki predmet.
U unaprijed postavljenom području upozorenja, lidar će operateru dati zvučne i vizualne signale upozorenja.
